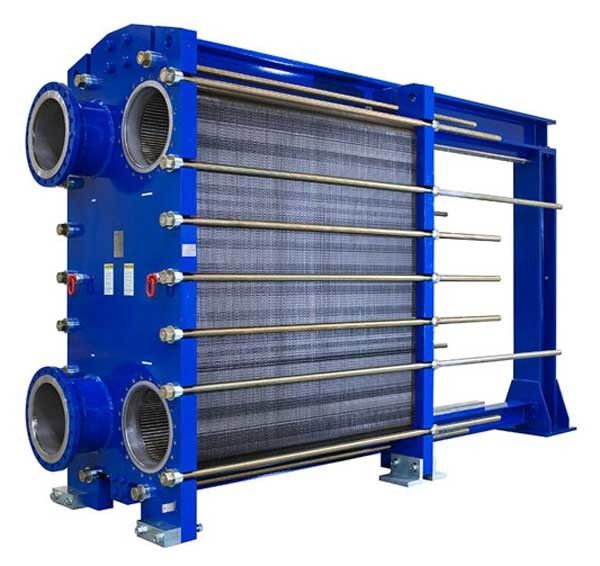

উচ্চ দক্ষতা কনডেন্সার প্লেট তাপ এক্সচেঞ্জার শক্তি সঞ্চয় কম্প্যাক্ট কাঠামো

প্লেট প্রকারের কনডেন্সার ইউনিট জল ডিসম্যান্টেবল হেভি ক্যালিবার টেকবোলজি জন্য কুলড

প্লেট হিট এক্সচেঞ্জারে দুটি তরল যা উত্তাপের স্থানান্তরিত হওয়ার মধ্য দিয়ে যায় তার জন্য বার্থোল সহ একটি packেউতোলা ধাতব প্লেট থাকে pack
প্লেট প্যাকটি একটি ফ্রেম প্লেট এবং একটি চাপ প্লেটের মধ্যে একত্রিত হয় এবং দ্বারা সংকুচিত হয়
বল্টু শক্ত করাপ্লেটগুলি একটি গাসকেটে লাগানো থাকে যা চ্যানেলটি সিল করে এবং তরলগুলিকে নির্দেশ দেয়
বিকল্প চ্যানেল।প্লেট rugেউতোলা তরল অশান্তি প্রচার করে এবং প্লেটগুলিকে সমর্থন করে
ডিফারেনশিয়াল চাপের বিরুদ্ধে

প্লেট সংক্ষেপক এর সুবিধা কি কি?

1. উচ্চ দক্ষতা এবং শক্তি সাশ্রয়: শেল এবং টিউব তাপ এক্সচেঞ্জারের তাপ দক্ষতার চেয়ে 3 থেকে 5 গুণ বেশি।

2, কমপ্যাক্ট কাঠামো: প্লেট হিট এক্সচেঞ্জার প্লেটগুলি ঘনিষ্ঠভাবে সজ্জিত করা হয়, অন্যান্য হিট এক্সচেঞ্জার ধরণের সাথে তুলনায়, প্লেট হট এক্সচেঞ্জারে কম মেঝে এবং স্থান থাকে।

3. পরিষ্কার এবং বিচ্ছিন্ন করা সহজ: প্লেট হিট এক্সচেঞ্জার বল্টু বোলে ক্ল্যাম্পিং প্লেটটি ক্ল্যাম্প করে, তাই এটি পৃথক করা এবং একত্রিত করা সুবিধাজনক।

4, দীর্ঘ সেবা জীবন: প্লেট হিট এক্সচেঞ্জারটি স্টেইনলেস স্টিল বা টাইটানিয়াম মিশ্র প্লেট দিয়ে তৈরি, বিভিন্ন ক্ষয়কারী মিডিয়া প্রতিরোধ করতে পারে, রাবার প্যাডগুলি ইচ্ছায় প্রতিস্থাপন করা যেতে পারে, এবং সহজেই ইনস্টল করা যায়, বিচ্ছিন্ন ও মেরামত করা যায়।

5. অভিযোজ্যতা: প্লেট হিট এক্সচেঞ্জার প্লেট একটি স্বতন্ত্র উপাদান, যা প্রয়োজন অনুসারে বাড়ানো বা হ্রাস করা যেতে পারে এবং এর বিভিন্ন রূপ রয়েছে;এটি বিভিন্ন প্রক্রিয়া বিভিন্ন প্রয়োজনীয়তা প্রয়োগ করা যেতে পারে।

প্লেট কনডিয়ার এক ধরণের প্লেট হিট এক্সচেঞ্জার।

প্লেট কুলার মূলত দুটি অংশ নিয়ে গঠিত: একটি ফ্রেম এবং একটি প্লেট।বিভিন্ন উপকরণ দিয়ে তৈরি শীটগুলি বিভিন্ন ধরণের ক্ষয়কারী সরঞ্জামগুলির দ্বারা বিভিন্ন আকারের rugেউখেলানগুলিতে চাপানো হয় এবং মাঝারি প্রবাহের পথের জন্য চাদরের চারটি কোণে কৌণিক গর্তগুলি গঠিত হয়, শীটগুলি পেরিফেরি এবং কোণার গর্ত দ্বারা সিল করা হয় একটি রাবার গ্যাসকেটফ্রেমটি একটি স্থির প্রেসিং প্লেট, একটি অস্থাবর প্রেসিং প্লেট, উপরের এবং নিম্ন গাইড রড এবং ক্ল্যাম্পিং বোল্টগুলির সমন্বয়ে গঠিত।প্লেট কুলার একটি নির্দিষ্ট চাপে সুপারপোজড পদ্ধতিতে প্লেট মাউন্ট করতে ব্যবহৃত হয়।আঁটসাঁট প্লেট, মাঝখানে অস্থাবর টিপুন প্লেট এবং তারপরে ক্ল্যাম্পিং বোল্টগুলি দিয়ে ক্ল্যাম্প করা হয়েছে।বিভিন্ন শীটের মধ্যে একটি পাতলা আয়তক্ষেত্রাকার চ্যানেল গঠিত হয় এবং অর্ধ শীটগুলির মাধ্যমে তাপ এক্সচেঞ্জ করা হয়।প্রচলিত শেল এবং টিউব কুলারের সাথে তুলনা করে, তাপ প্রেরণ সহগ একই প্রবাহ প্রতিরোধের এবং পাম্প শক্তি ব্যবহারের অধীনে অনেক বেশি এবং প্রযোজ্য সীমার মধ্যে নলকুলার প্রতিস্থাপনের প্রবণতা রয়েছে।

ডিজাইন নীতি

একটি প্লেট কনডেনসার হ'ল ভ্যাকুয়াম অবস্থার মধ্যে বাষ্পীভবন বা পাতন সিস্টেমের উপর ভিত্তি করে বাষ্পকে ঘনীভূত করার জন্য তৈরি একটি কনডেনসার।প্লেট কনডেনসারের উপর ভিত্তি করে আধা-ldালাইয়ের কৌশলটি বিশেষ প্লেট প্যাক এবং গসকেট নিয়ে গঠিত।কুলিং মাধ্যমটি একটি গ্যাসকেট সহ একটি চ্যানেলে উষ্ণ হয়, এবং theালাই চ্যানেলে বাষ্প ঘনীভূত হয়।বাষ্পে একটি বড় খাঁড়ি এবং একটি ছোট কনডেনসেট আউটলেট থাকে।

প্রস্তাবিত অ্যাপ্লিকেশন

প্লেট সংশ্লেষকটি সাধারণত বাষ্পীভবন বা পাতন ব্যবস্থায় বাষ্পের ঘনত্ব হিসাবে প্লেট বাষ্পীভবনের সাথে একত্রে ব্যবহৃত হয়।উদাহরণস্বরূপ, সিরাপ 3-প্রভাবের বাষ্পীভবন সিস্টেমে বাষ্পের ঘনত্ব, রস 3-প্রভাবের বাষ্পীভবন সিস্টেমে বাষ্পের ঘনত্ব এবং ইথানল শিল্পে ইথানল ঘনত্বের বহু-প্রভাব বাষ্পীকরণ পদ্ধতিতে বাষ্পের ঘনত্ব, এবং পছন্দ.প্লেট কনডেনসার উচ্চ তাপ এক্সচেঞ্জ প্রভাব, কম ইনপুট ব্যয় এবং সুবিধাজনক রক্ষণাবেক্ষণ ক্রিয়াকলাপের কারণে আরও বেশি সংখ্যক ঘনীভূত অনুষ্ঠানে ব্যবহৃত হয়।
