উৎপত্তি স্থল: | জিংসু চীন |
---|---|
পরিচিতিমুলক নাম: | AIPREL |
সাক্ষ্যদান: | CE,CCS,DNV,ISO |
মডেল নম্বার: | প্লেটের ধরণের কনডেনসার হিট এক্সচেঞ্জার |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | মানক শক্ত কাগজ |
ডেলিভারি সময়: | 1-2 সপ্তাহ |
পরিশোধের শর্ত: | এল / সি, টি / টি |
যোগানের ক্ষমতা: | মাসে 100 সেট |
শর্ত: | নতুন | পাটা: | 1 ২ মাস |
---|---|---|---|
সর্বাধিক কাজের চাপ: | 3.0Mpa | আবেদন: | রেফ্রিজারেশন যন্ত্রাংশ, ওষুধপত্র, তাপ স্থানান্তর, শক্তি, এইচভিএসি V |
প্লেট উপাদান: | হস্টেলয়, সি 276, টাইটানিয়াম নিকেল, 904 এল, 254 এসএমও, এসএস 304, এসএস 316 | ||
লক্ষণীয় করা: | প্লেট হট এক্সচেঞ্জার কনডেনসার,প্লেট ফ্রেম হট এক্সচেঞ্জার |

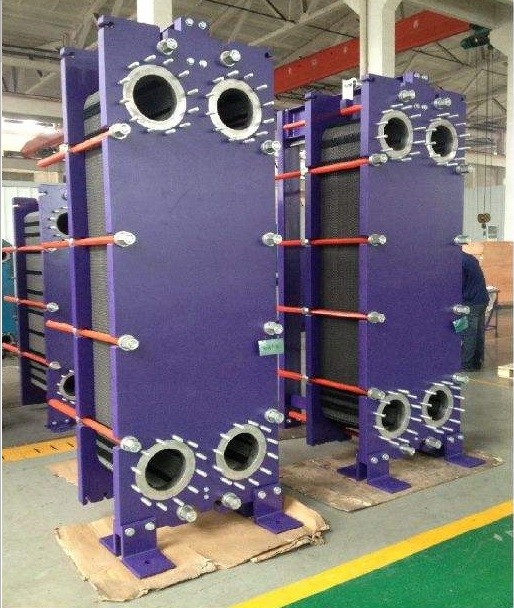

উচ্চ দক্ষতা শিল্পের জন্য প্লেট প্রকারের কনডেনসার হিট এক্সচেঞ্জার Gas
বৈশিষ্ট্য
1. উচ্চ তাপ স্থানান্তর সহগ
৫. এতে বাধা রোধে সমস্ত ধরণের পণ্য থাকতে পারে
6. প্লেটগুলির মধ্যে কোনও ধাতব যোগাযোগের বিন্দু নেই, একেবারে মৃত অ্যাঙ্গেলের উপস্থিতি এড়ানো
7. 0.4 মিমি-1.0 মিমি প্লেটের পুরুত্ব প্লেটের অনমনীয়তা শক্তিশালী করার পক্ষে উপযুক্ত
৮. ফাউলিং হার, প্লেট নম্বর এবং ব্যয় হ্রাস করুন।
প্লেট কনডিয়ার এক ধরণের প্লেট হিট এক্সচেঞ্জার।
প্লেট কুলার মূলত দুটি অংশ নিয়ে গঠিত: একটি ফ্রেম এবং একটি প্লেট।বিভিন্ন উপকরণ দিয়ে তৈরি শীটগুলি বিভিন্ন ধরণের ক্ষয়কারী সরঞ্জামগুলির দ্বারা বিভিন্ন আকারের rugেউখেলানগুলিতে চাপানো হয় এবং মাঝারি প্রবাহের পথের জন্য চাদরের চারটি কোণে কৌণিক গর্তগুলি গঠিত হয়, শীটগুলি পেরিফেরি এবং কোণার গর্ত দ্বারা সিল করা হয় একটি রাবার গ্যাসকেটফ্রেমটি একটি স্থির প্রেসিং প্লেট, একটি অস্থাবর প্রেসিং প্লেট, উপরের এবং নিম্ন গাইড রড এবং ক্ল্যাম্পিং বোল্টগুলির সমন্বয়ে গঠিত।প্লেট কুলার একটি নির্দিষ্ট চাপে সুপারপোজড পদ্ধতিতে প্লেট মাউন্ট করতে ব্যবহৃত হয়।আঁটসাঁট প্লেট, মাঝখানে অস্থাবর টিপুন প্লেট এবং তারপরে ক্ল্যাম্পিং বোল্টগুলি দিয়ে ক্ল্যাম্প করা হয়েছে।বিভিন্ন শীটের মধ্যে একটি পাতলা আয়তক্ষেত্রাকার চ্যানেল গঠিত হয় এবং অর্ধ শীটগুলির মাধ্যমে তাপ এক্সচেঞ্জ করা হয়।প্রচলিত শেল এবং টিউব কুলারের সাথে তুলনা করে, তাপ প্রেরণ সহগ একই প্রবাহ প্রতিরোধের এবং পাম্প শক্তি ব্যবহারের অধীনে অনেক বেশি এবং প্রযোজ্য সীমার মধ্যে নলকুলার প্রতিস্থাপনের প্রবণতা রয়েছে।
ডিজাইন নীতি
একটি প্লেট কনডেনসার হ'ল ভ্যাকুয়াম অবস্থার মধ্যে বাষ্পীভবন বা পাতন সিস্টেমের উপর ভিত্তি করে বাষ্পকে ঘনীভূত করার জন্য তৈরি একটি কনডেনসার।প্লেট কনডেনসারের উপর ভিত্তি করে আধা-ldালাইয়ের কৌশলটি বিশেষ প্লেট প্যাক এবং গসকেট নিয়ে গঠিত।কুলিং মাধ্যমটি একটি গ্যাসকেট সহ একটি চ্যানেলে উষ্ণ হয়, এবং theালাই চ্যানেলে বাষ্প ঘনীভূত হয়।বাষ্পে একটি বড় খাঁড়ি এবং একটি ছোট কনডেনসেট আউটলেট থাকে।
প্রস্তাবিত অ্যাপ্লিকেশন
প্লেট সংশ্লেষকটি সাধারণত বাষ্পীভবন বা পাতন ব্যবস্থায় বাষ্পের ঘনত্ব হিসাবে প্লেট বাষ্পীভবনের সাথে একত্রে ব্যবহৃত হয়।উদাহরণস্বরূপ, সিরাপ 3-প্রভাবের বাষ্পীভবন সিস্টেমে বাষ্পের ঘনত্ব, রস 3-প্রভাবের বাষ্পীভবন সিস্টেমে বাষ্পের ঘনত্ব এবং ইথানল শিল্পে ইথানল ঘনত্বের বহু-প্রভাব বাষ্পীকরণ পদ্ধতিতে বাষ্পের ঘনত্ব, এবং পছন্দ.প্লেট কনডেনসার উচ্চ তাপ এক্সচেঞ্জ প্রভাব, কম ইনপুট ব্যয় এবং সুবিধাজনক রক্ষণাবেক্ষণ ক্রিয়াকলাপের কারণে আরও বেশি সংখ্যক ঘনীভূত অনুষ্ঠানে ব্যবহৃত হয়।
প্রকার | প্লেট কনডেন্সার |
প্লেট উপাদান | টিআই / এসএস 316 / এসএস 303 বা OEM |
গসকেট উপাদান | এনবিআর / ইপিডিএম |
ব্র্যান্ড | GOJE |
প্রয়োগ | শিল্প প্রক্রিয়া |
প্লেট সংক্ষেপক এর সুবিধা কি কি?
1. উচ্চ দক্ষতা এবং শক্তি সাশ্রয়: শেল এবং টিউব তাপ এক্সচেঞ্জারের তাপ দক্ষতার চেয়ে 3 থেকে 5 গুণ বেশি।
2, কমপ্যাক্ট কাঠামো: প্লেট হিট এক্সচেঞ্জার প্লেটগুলি ঘনিষ্ঠভাবে সজ্জিত করা হয়, অন্যান্য হিট এক্সচেঞ্জার ধরণের সাথে তুলনায়, প্লেট হট এক্সচেঞ্জারে কম মেঝে এবং স্থান থাকে।
3. পরিষ্কার এবং বিচ্ছিন্ন করা সহজ: প্লেট হিট এক্সচেঞ্জার বল্টু বোলে ক্ল্যাম্পিং প্লেটটি ক্ল্যাম্প করে, তাই এটি পৃথক করা এবং একত্রিত করা সুবিধাজনক।
4, দীর্ঘ সেবা জীবন: প্লেট হিট এক্সচেঞ্জারটি স্টেইনলেস স্টিল বা টাইটানিয়াম মিশ্র প্লেট দিয়ে তৈরি, বিভিন্ন ক্ষয়কারী মিডিয়া প্রতিরোধ করতে পারে, রাবার প্যাডগুলি ইচ্ছায় প্রতিস্থাপন করা যেতে পারে, এবং সহজেই ইনস্টল করা যায়, বিচ্ছিন্ন ও মেরামত করা যায়।
5. অভিযোজ্যতা: প্লেট হিট এক্সচেঞ্জার প্লেট একটি স্বতন্ত্র উপাদান, যা প্রয়োজন অনুসারে বাড়ানো বা হ্রাস করা যেতে পারে এবং এর বিভিন্ন রূপ রয়েছে;এটি বিভিন্ন প্রক্রিয়া বিভিন্ন প্রয়োজনীয়তা প্রয়োগ করা যেতে পারে।
